Краткое описание проекта:

Система предназначена для управления игровым автоматом с призами.

Игровой автомат представляет собой игровое поле, разделенное ячейками, внутри которых находятся ценные призы, панель управления с кнопками и двигающейся битой для выталкивания призов. После запуска игрового автомата, специальный толкатель с битой начинает своё передвижение по полю, задача игрока остановить толкатель напротив приза, и нажатием кнопки выбить себе приз.

Технические характеристики.

Система рассчитана на работу в сетях ~110-220В, 50-60 Гц, с допустимым отклонением напряжения ±10% и частоты - ±0,5 Гц.

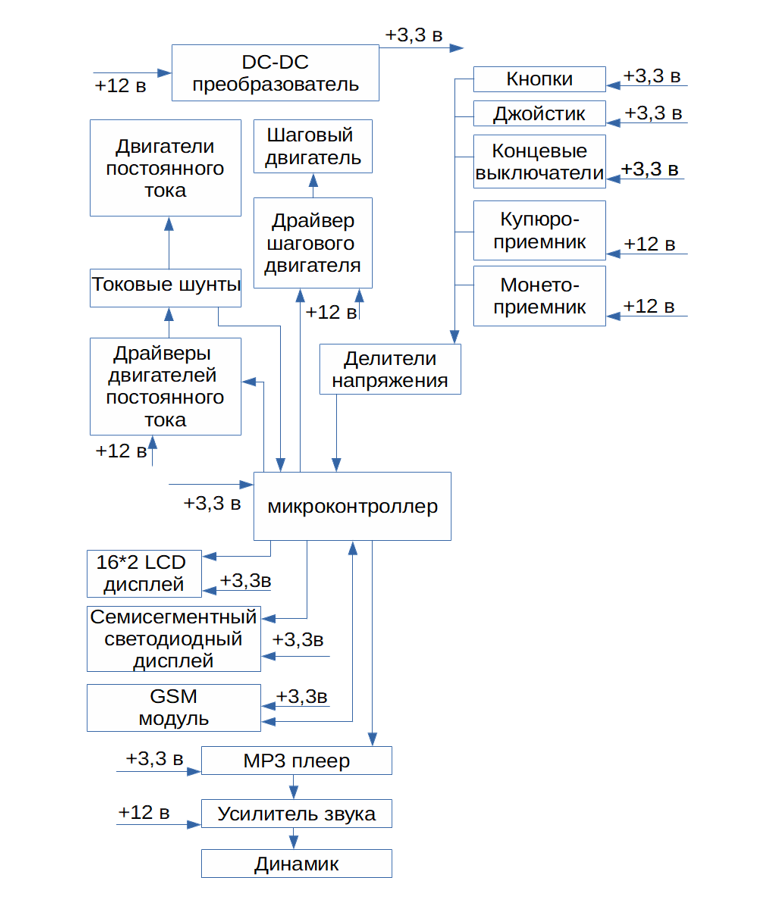

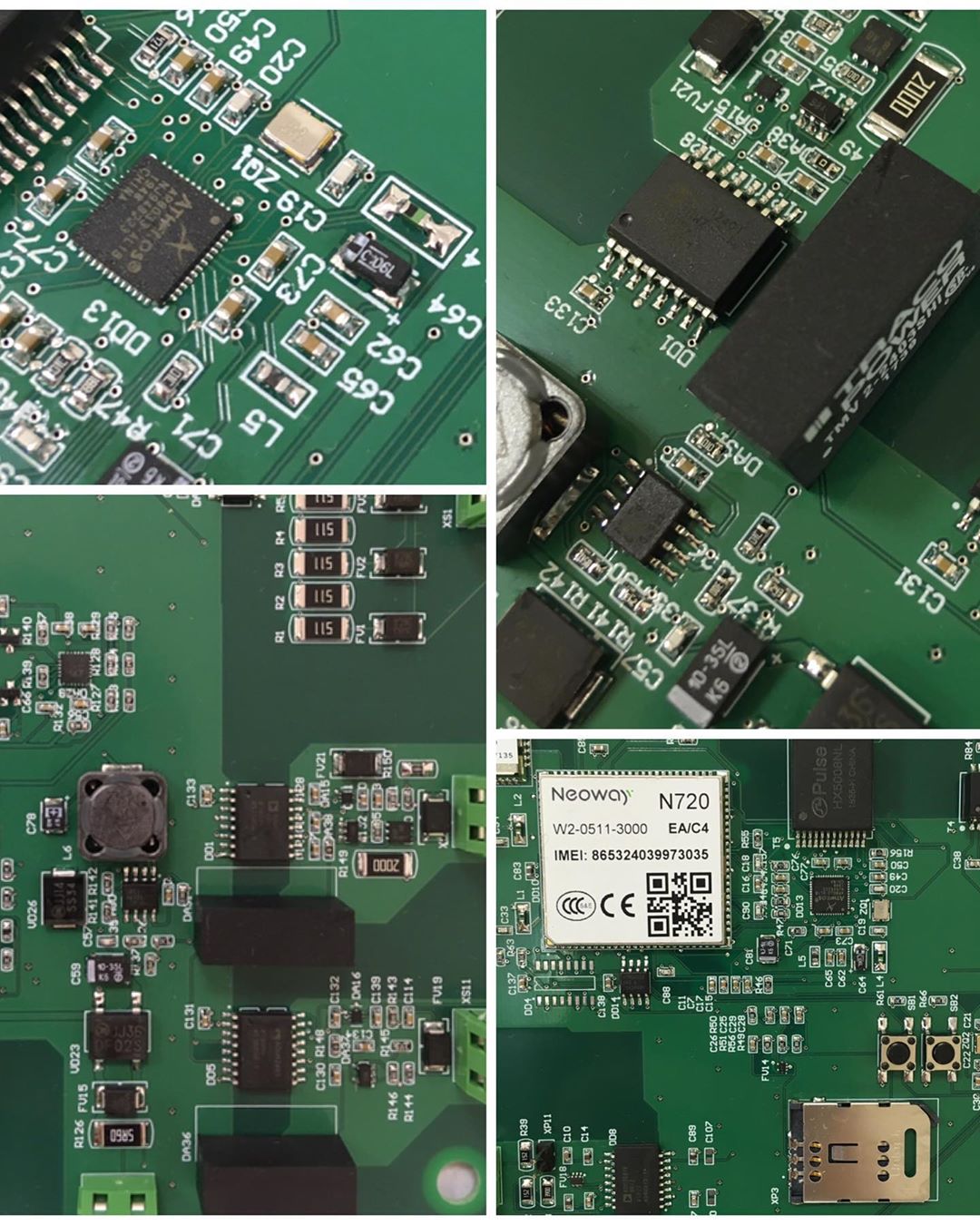

Контрольно- силовая плата управляет четырьмя двигателями .Первый двигатель (шаговый) перемещает биту по вертикали, второй (постоянного тока )по горизонтали, третий (постоянного тока) вперед и назад. Четвертый (постоянного тока) управляет дверью для призов. Крайние положения биты и двери отслеживаются сухими контактами. На передней панели расположен джойстик (СК) для горизонтального перемещения биты, два индикатора для отображения баланса и оставшегося времени, кнопка с подсветкой (СК и светодиод). Возможна работа с сухим контактом срабатывающим при заклинивании биты (например столкновении со стенкой ячейки). Контрольно силовая плата имеет знакосинтезирующий дисплей 16*2 , шесть кнопок для настройки и диагностики, потенциометр для регулировки громкости музыки. Внесение денег производится через купюроприемник или монетоприемник. Также, плата осуществляет управление MP3 плеером (проигрывает треки с карты microSD) . Датчик наклона представляет из себя металлическое кольцо и пропущенные через него металлический груз, замыкающийся на кольцо при раскачивании.

Алгоритм работы.

При подаче питания, бита перемещается в крайнее правое, верхнее дальнее положение, затем в крайнее левое , нижнее, ближнее положение для проверки двигателей и концевиков. На семисегментных индикаторах постоянно отображается время и текущий баланс.
На плате с помощью дисплея и шести кнопок можно:

-Настроить скорости двигателей по осям от 0 до 100.
- Настроить границы полок по высоте в миллиметрах и их количество (максимум 20 полок).
- Настроить стоимость попытки (шаг 5 рублей) в зависимости от полки.

-Настроить количество нажатий на джойстик.
-Настроить время на игру от 20 секунд до 60.

-Настроить периодичность включения музыки в простое

-Настроить возможность джойстика двигаться влево

-Настроить время отправки отчета (чч:мм)

-Ввести номер телефона для отправки отчета и удаленного управления

-Настроить дату и время

-Сбросить суточный счетчик

-Просмотреть отчет

-Принудительно отправить отчет

-Настроить код устройства (Q345)

Кнопка Coin добавляет на виртуальный баланс 50 рублей (нужно для настройки).

Далее, вносятся купюры и монеты, по достижении баланса равного минимальной стоимости игры загорается подсветка кнопки и включается музыка, начинается опрос джойстика. Далее, с помощью джойстика бита перемещается в горизонтальной плоскости, количество нажатий на джойстик ограничено. После нажатия на кнопку, пока он зажата, бита двигается вверх. При отпускании кнопки или по достижении крайнего верхнего положения, открывается дверь для призов и бита совершает движение вперед — назад. Если срабатывает концевик биты или защита по току (бита столкнулась со стенкой), движение биты вперед прекращается и она возвращается в исходное положение. Если приходит сигнал с датчика наклона, дверь для призов закрывается, попытка прекращается, баланс аннулируется. Далее, дверь для призов закрывается, бита возвращается в исходное положение, с баланса списывается стоимость попытки в зависимости от высоты полки, все начинается сначала. На попытку дается от 20 до 60 секунд .

GSM модуль раз в сутки отправляет смс- отчет содержащий:

1 Код устройства.

2 Сумма заработка за сутки.

3 Сумма игры / количество игр ( 25р- 6;50р-3).

4 Время дата и сумма последней игры.

В случае аппаратной ошибки (купюроприемника, монетоприемника, ошибки двигателя) аппарат прекращает работу и модуль отправляет оператору отчет.

Также, аппарат принимает по смс следующие команды:
1 Перезагрузка.

2 Прислать отчет.

3 Пополнить игровой баланс.

Требуется обеспечить максимально возможную производительность установки с условием точности дозревания не менее +/- 1г. Экспериментальная не профильная разработка заказчика. Узлы не проверялись в работе. Нет понимания какими должны быть настройки силы, скорости, разгона и торможения синхронной работы.  Предполагается, эмпирический поиск настроек для техпроцесса. Допускается, что установка потребует дополнительное оборудование или элементы управления. Предполагается итерационная доработка алгоритма.

Задача:

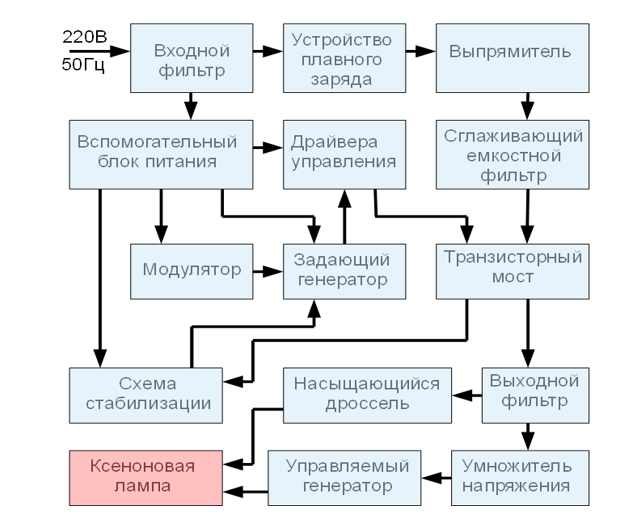

Аппарат предназначен для питания дуговых ксеноновых переменным током.

Описание.

Конструктивно аппарат состоит из двух блоков — преобразователь питания и импульсное зажигающее устройство. Преобразователь питания состоит из нескольких соединённых между собой двусторонних печатных плат. Для облегчения теплового режима, силовые элементы (силовые транзисторы и быстровосстанавливающиеся диоды) установлены через изолирующие теплопроводные прокладки на обдуваемый вентиляторами радиатор. Импульсное зажигающее устройство собрано на одной двусторонней печатной плате.

Технические характеристики.

Диапазон напряжений питания переменного тока - 175…265В.

Диапазон частот питающего тока - 45…65Гц.

Коэффициент мощности, не менее - 0,65.

Коэффициент полезного действия, не менее – 0,85.

Подводимая к лампе мощность - 1800Вт +/-10%.

Габаритные размеры - 160х130х200мм.

Масса – не более 5кг.

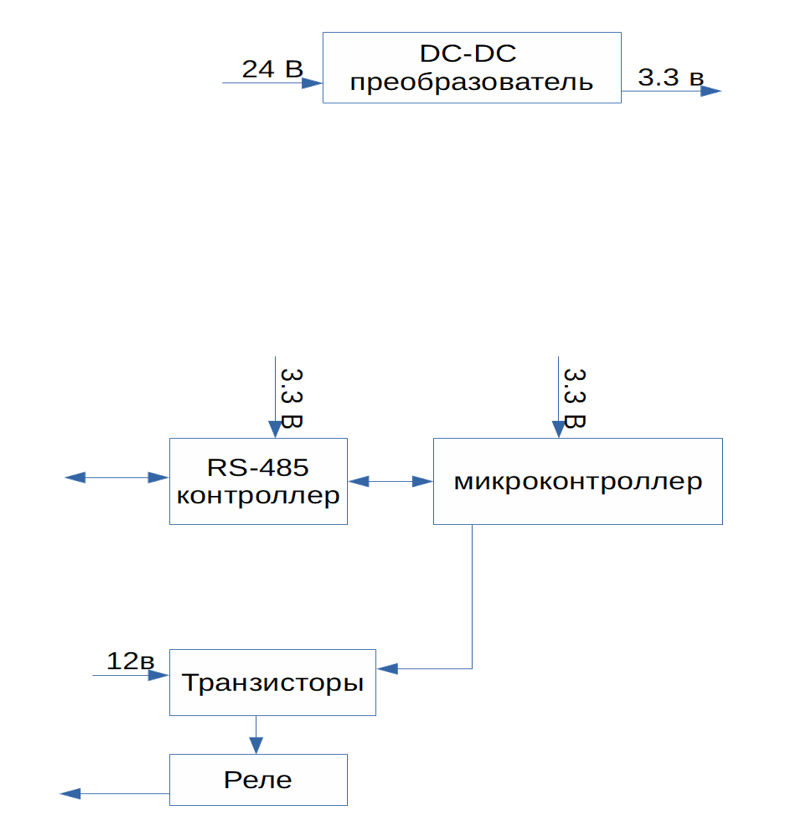

Два NO-NC реле управляемых по протоколу MODBUS RTU.
Применяется для автоматизации производственных линий, вентиляции ит.д.

Технические характеристики.

Питание : DC 24V.
Рабочий ток реле: 10 А.
Скорость RS 485 : 9600, 115200
Потребляемый ток : 0.1 А.

Установка и подключение.

Установить в сухом месте, подключить питание, витую пару RS-485 и нагрузки.

Описание проекта:

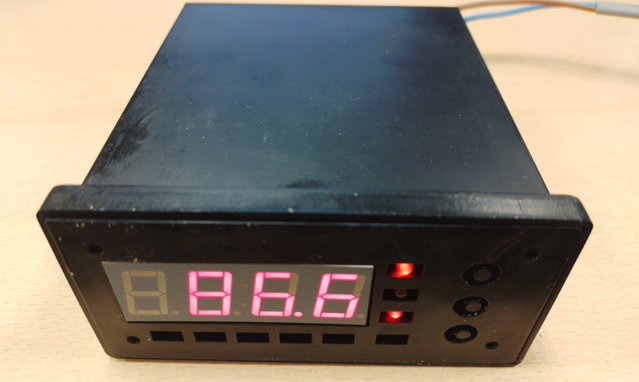

Прибор предназначен для измерения и контроля температур нагревательных приборов.

Конструктивно прибор состоит из соединённых между собой двусторонних печатных плат, установленных в стандартный пластмассовый корпус щитового исполнения типоразмера Щ2.

Описание конструкции.

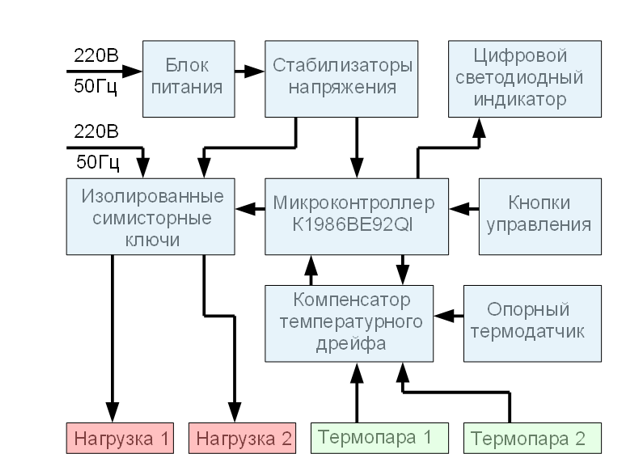

Прибор состоит из изолированных симисторных ключей, блока питания, стабилизаторов, управляющего микроконтроллера, цифрового светодиодного индикатора с кнопками и программно-аппаратного компенсатора температурного дрейфа измерительного усилителя

Технические характеристики:

Напряжение питания – 220В+/-10%.

Диапазон частот питающего тока - 49…61Гц.

Количество разрядов индикатора - 4.

Поддерживаемые температурные датчики – термометры сопротивления Pt100 (опционально Pt1000) и термопары ТХА и ТХК.

Количество каналов измерения – 2.

Количество выходных каналов управления - 2.

Тип выходного элемента – симметричный тиристор.

Коммутируемое напряжение – 36…265В.

Коммутируемый ток – не более 1А.

Содержание компонентов, произведённых на территории РФ, не менее – 90%.

Габаритные размеры - 49х98х102мм.

Масса – не более 0,5кг.

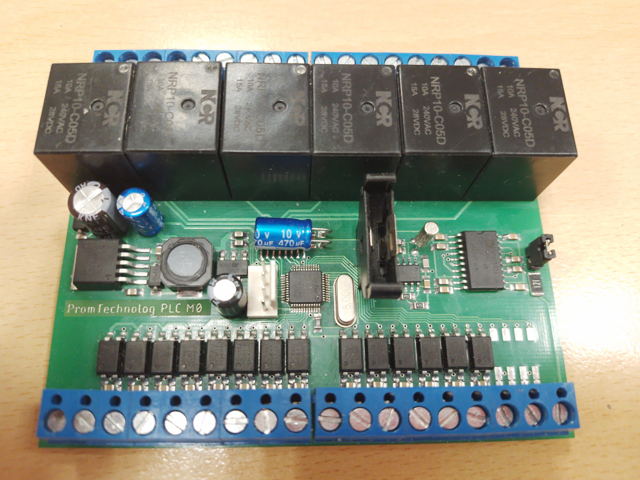

Прибор предназначен для построения систем автоматического управления.

Конструктивно прибор состоит из двусторонней печатной платы, установленной в стандартный пластмассовый корпус типоразмера «6 автоматов», предназначенный для установки на DIN-рейку.

Описание конструкции.

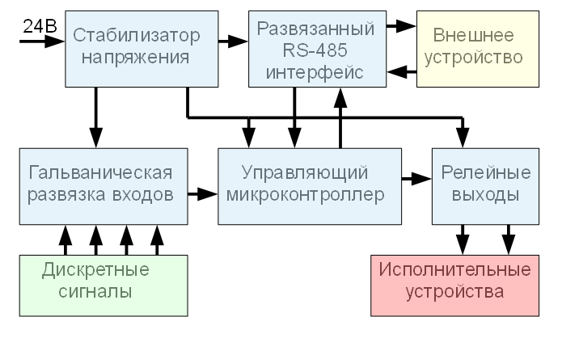

Прибор состоит из стабилизатора напряжения, управляющего микроконтроллера, изоляторов входных дискретных сигналов, гальванически развязанного интерфейса RS-485 и исполнительных электромагнитных реле.

Технические характеристики:

Напряжение питания постоянного тока – 20...28В.

Потребляемая мощность, не более — 5Вт.

Количество изолированных входов — 14шт.

Напряжение, подаваемое на изолированные входы – 20...28В.

Количество релейных выходов — 6шт.

Коммутируемый релейными выходами ток:

Постоянный до 16А при напряжении до 28В

Переменный до 10А при напряжении до 240В

Количество изолированных интерфейсов RS_485 – 1шт.

Габаритные размеры - 59х87х107мм.

Масса – не более 0,3кг.
